一、用户基本情况

1、环境条件：我国中部，地处东经116°20′～117°59′、北纬35°38′～36°28′之间。属于暖温带大陆性半湿润季风气候区，寒暑适宜，光温同步，雨热同季。全年光能辐射总量为117.9千卡/平方厘米。年均日照时数2527.9小时，年日照百分率58.3%。年平均气温13℃，平均降水量675.3毫米。

2、场地条件: 有足够的集热器安装面积，能满足太阳热水系统的要求。

3、冷水资源：需有DN40以上的冷水接口，供应正常，满足系统需要。

4、用水要求：根据用户的安装条件要求，每天大约供应y吨热水。

5、风雪荷载、雷击：当地正常年份风雪荷载不大。楼层防雷设施完好，有较好的抗雷击能力。

二、工程设计及原理

（一）工程设计

1、地区地理与自然条件

地区:山西

平均水温：15℃

光照条件：年均日照时数2527.9小时，年日照百分率58.3%。

2、用水情况

用水量: 根据用户的安装条件要求，每天大约供应有有y吨温水。

3、加热上述太阳能用水需要总能量

Q总=CM△T=4.18KJ/Kg℃×yKg×(50℃-15℃)= 1463000 K J

4、集热面积（依照春秋季节设计）

F集热面积= 总能量÷每天每平方米面积吸收的太阳热量

5、集热器的设计

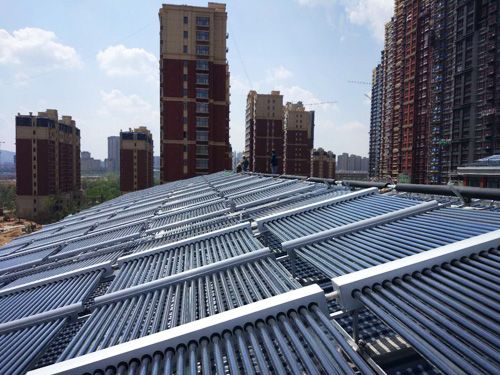

工程选用58-1800集热器，配有50支长度为1.8米，直径为58毫米的真空管，面积为6.55m2。集热器选用50支/组集热器。

6、储水箱的设计

储水箱的容量与用水量相适应，设计按照系统在春秋季节晴好天气下工作一天，保证储热水箱内部温度及用水量， 根据要求采用多少吨位

7、辅助加热的设计

设计使用3台超低温型空气源热泵热水机组

（二）工程原理介绍

太阳能热水工程就是指利用光热转换技术将光能转换为热能，再利用所得到的热量达到供应热水的目的。太阳能热水工程主要包括集热单元、循环管路、储水箱、用水管路、辅助加热系统和控制系统。其工作原理：集热单元吸收太阳光的能量加热介质，热介质通过控制系统和循环管路将热量传递到预热储水箱产生热水并且储存，使用时水箱通过用水管路供应热水。

（三）性能简介

1、集热系统

(1)普通集热元件采用全玻璃真空集热管。其主要指标为光谱吸收率≥0.96，红外线发射率≤0.6，并能承受25mm冰雹的冲击。是目前太阳能热水器中很好的吸热部件。集热部件和联集箱组成太阳能集热器。本系统采用的TAYQ58-1850横插式集热器，配有50支规格为￠58×1800的集热管。比竖插式集热器采光更好集热效率更高，不易结水垢。联集箱材料为SUS304-2B进口不锈钢，采用的氩气保护焊接工艺，从根本上克服了低厚度滚压成型水箱因长期冷热交替造成的渗漏现象。联箱外皮采用不锈钢，尾架采用铝型材，具有高抗腐蚀性和寿命长等特点。
